滚动轴承的代号都有那些

发布时间:2022-10-25发布人: 小编

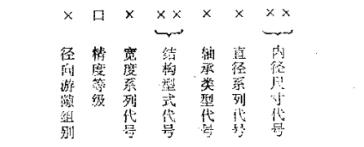

滚动轴承的种类、尺寸和结构形式紫多,为了使于组织生产和选择使用,根据GB272一82的规定,轴承代号分为前段、中段和后段三部分,轴承代号中段用七位阿拉伯数字表示轴承的类型、尺寸和结构特点,轴承代号前段用汉语拼者字母袭示精度等级和用数字表示径向游隙系列,轴承代号后段表示轴承材料、结构及工艺上的特殊要求。其中最主要的是精度等级和中段右起一、二、三、四位数字,前段径向游隙、精度等级和中段七位数字其体规定如下:


1)轴承内径表示法

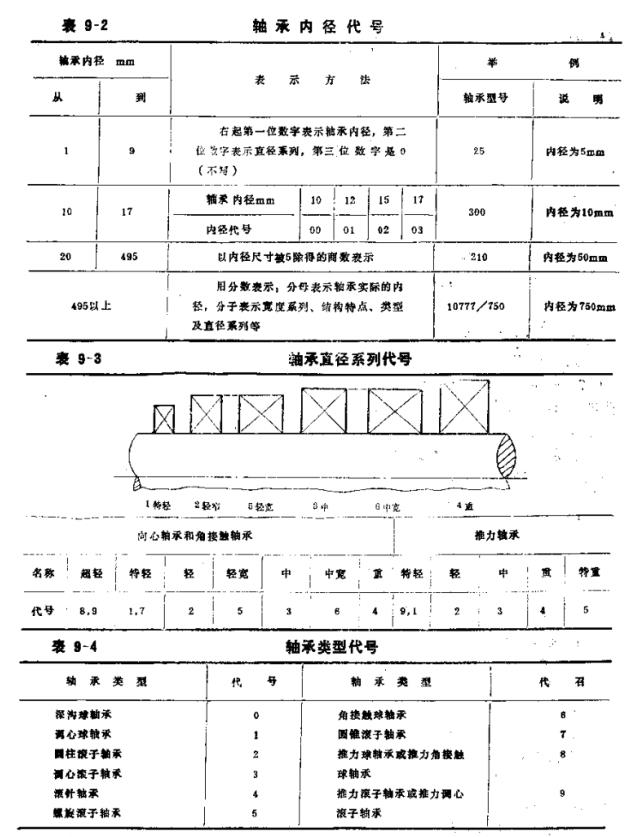

在中段代号数字中,用右起第一、二位数字裘示轴内径尺寸。当轴承内径在20495毫米范周内时,将这两位数字乘5,便是内径尺寸。内径为1~17毫米或内径大于495毫米的轴承内径表示方法。

2)轴承直径系列表示法

在轴承代号中,用右起第三位数字表示直径系列。所谓直径系列是指轴承内轻相同时有几种不同的外径和宽度,这是为了获得不同的承载能力而采用了不同直径的滚动体所致。

3)轴承类型表示法

轴承类型用右起第四位数字表示。

4)轴承结构特点和轴承宽度装示法

用右起第五及第六位数字表示轴承结构特点及特殊要求等。


用右起第七位数字表示同一内径和外径而宽度不同的轴承。

如果没有特殊的结构和宽度变化,则五、六:七位数字均为0。

标准还规定,如果代号中段从左到右开头几位数字均为0时;这些0可以省去。

5)精度和径向游隙的表示法

轴承代号的前段,从右到左依次表示轴承的精度等级和径向游隙系列。

国家标准规定滚动轴承分六个精度等级,由高到低分别用汉语拼音宁母A、B、C、D、E、G表示(A级是发展级尚未正式生产),如C306表示C级精度306型轴承,对于G级桔度轴承字母“G”可省酪不写。

轴承的径向游隙望别用数字表示,它分为基本游隙组和辅助游隙组两大类。如无特殊需要时,一般均选用基本游隙组的轴承。按照规定,如采用“0”基本游隙组,同时又是G级精度时,代号前段可以全部省去不写。但不是“0”基本游隙组时,则应全部写出。

后段的表示方法详见滚动轴承手册。
