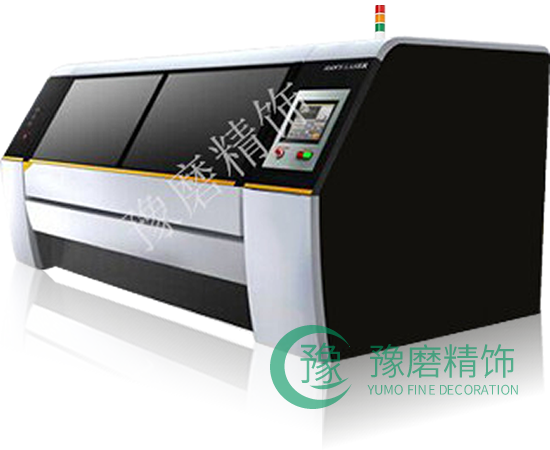

精密齿轮抛光机

豫磨精饰CPQ齿轮抛光机系列,抛光精度≤0.1μm,几何误差≤0.1μm,

  • 产品型号:YM-CPQ
  • 产品性能:用于各种精密齿轮倒角去毛刺、去氧化皮、去刀纹、磨齿纹痕、齿面根部抛光、去除齿部粗糙度、提高齿面光洁度、超精抛光、精密镜面抛光......
  • 应用领域:广泛用于各种精密齿轮、斜齿轮、锥齿轮、伞齿轮、蜗杆齿轮、准双曲面齿轮、特殊轴齿轮、轴斜齿轮、油泵齿轮、小模数齿轮......

产品介绍

齿轮抛光机原理:

YM-CPQ精密齿轮抛光机,是豫磨精饰采用精密抛光技术研发生产的一种精密齿轮专用抛光机设备,采用自动频率跟踪技术、根据功行式自由磨具光整研磨抛光原理,即抛光材料(抛光磨料、抛光液)与齿轮在抛光工位中进行顺时针、逆时针高速旋转微磨削研磨,对齿轮表面去毛刺、倒R角、去氧化皮、抛光除锈、去除机加工纹痕、整体精密镜面抛光等目的。

主要解决齿顶倒角去毛刺、两端面去毛刺、齿面去除机加工纹痕、降低粗糙度、提高光洁度、超精抛光、精密镜面抛光等难题。齿轮抛光机,采用当下国内先进的齿轮专用倒角去毛刺抛光技术,image.png

新一代精密齿轮抛光机彻底解决各种精密齿轮、齿轮根部、齿轮断面、齿轴面、倒角去毛刺、去氧化皮、去刀纹、磨齿纹痕、齿面根部抛光、超精抛光、精密镜面抛光、去除齿部粗糙度、提高齿面光洁度等复杂性抛光难题。

齿轮抛光机配置:

1、5.5K变频器:三菱FR-E840-0120-4-60  2、十寸显示屏:西门子 smartline v3  3、PLC控制系统:西门子 SmαrtS7一200 SR20  4、电磁刹车变频电机

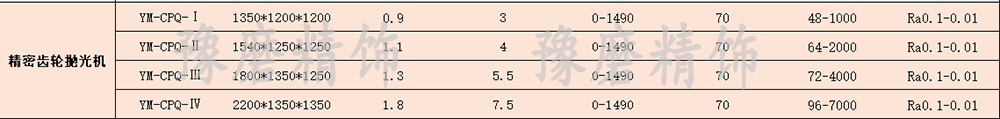

齿轮抛光机技术参数:


齿轮抛光机用途:

1、去除齿轮氧化皮、去除油污锈迹、去除加工残留铁销。

2、去除机加工后两则面毛刺、倒R角、去除齿面珩磨纹痕。

3、齿轮根部研磨、齿轮齿面研磨、齿轮轴径研磨抛光、齿轮整体研磨抛光。

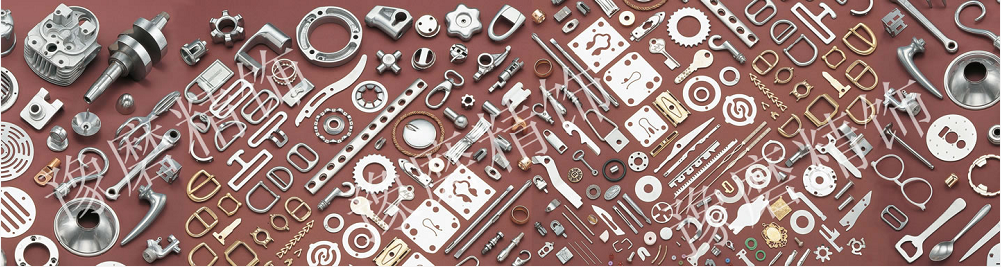

4、降低齿轮粗糙度、提高齿轮光洁度、提高齿轮齿面精度、研磨抛光后齿轮整体粗糙度可达到Ra0.05um以内。通过我公司新型齿轮去毛刺研磨抛光机抛光后的齿轮整体效果可达到国际领先技术要求。image.png

齿轮去毛刺抛光后的特点:

1、齿轮抛光后、保持齿轮原有几何齿轮精度、齿轮整体表面质量直接提高。

2、齿轮抛光后粗糙度与精度大大提高、提高齿轮整体齿合精度。

3、提高齿轮抗疲劳强度、齿轮传动噪音直接降低、延长齿轮使用寿命。

齿轮抛光机应用领域:

1、斜齿轮、锥齿轮、伞齿轮、蜗杆齿轮、准双曲面齿轮、特殊轴齿轮、斜轴齿轮。

2、汽车变速箱齿轮、油泵齿轮、精密齿轮、齿轮轴、减速机齿轮、长齿轮。

3、齿轮轴、齿轴、蜗杆螺旋伞齿轮、齿轮棒、小模数齿轮、斜齿、圆柱齿轮、螺旋伞齿轮。

4、军工装备精密齿轮、航空发动机齿轮、船舶发动机齿轮、精密微型齿轮、锥齿轮。


齿轮抛光机设备厂家豫磨精饰,专注精密齿轮齿顶倒角去毛刺、齿面精密镜面抛光。从业三十年来,已经服务了上万家客户,遍布全国各个省市及国外市场,积累了多项专业技术及大量实际经验。豫磨精饰,在不断听取顾客意见及汲取实践经验基础上,坚持技术创新,严把质量关,孜孜不倦地追求齿轮去毛刺抛光新工艺、新技术,源源不断为客户提供更高品质、更高效率、更先进的齿轮抛光设备及抛光技术。

欢迎广大客户来厂实地考察或邮寄样品做齿轮抛光工艺试验,我们将诚竭为广大用户提供行业先进的齿轮精密抛光技术。

免费为用户提供齿轮试样抛光,可根据客户产品需求量身定制齿轮专用抛光机设备。

本网站内容及图片未经允许私自专载,将追究其法律责任。

豫磨精饰官方网:http://www.yumojingshi.com  24小时咨询电话:13603847596



产品特点

高兼容性 不损伤原件

形状复杂、特小、特薄、易变形工件;
不改变工件几何尺寸,不伤害零件。

去除毛刺率≥99.9%

完全取代了落后的传统抛光工艺,
抛光效率、效益大大提高。

运维简单方便

全自动化的控制系统,
大大降低人工操作难度。

节能环保

系统经过多次优化升级,
能耗较上一代产品,显著降低。
